Utilisation du Nikon D5100 avec l'ASIAIR Plus 256 GB




Manuel technique du Nikon D5100


Manuel technique de l'ASIAIR Plus 256 GB

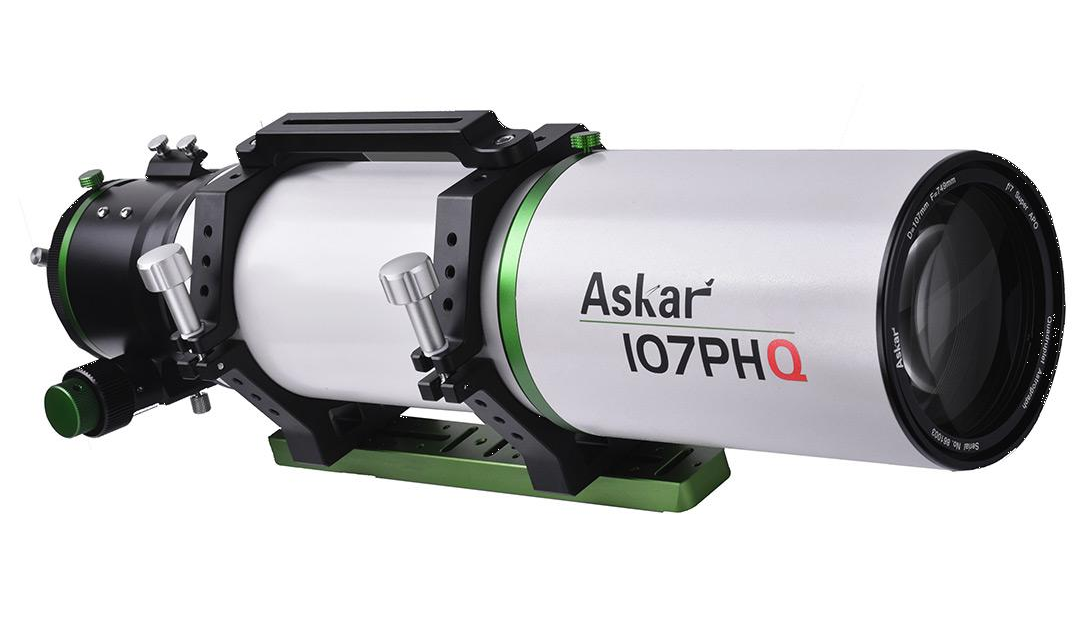

La configuration est adaptée pour utiliser le Nikon D5100 en caméra principale avec l’ASKAR 107PHQ (réducteur 0,8x inclus éventuellement). Le D5100 est compatible avec l’ASIAIR Plus (confirmé par ZWO), mais il nécessite un câble spécifique pour les poses longues. Voici un guide complet, étape par étape, basé sur la liste de votre matériel.


1. Montage physique de la configuration (optique + monture)

Assemblage optique principal (D5100 sur l’ASKAR 107PHQ) :

  • Eventuellement, vissez le réducteur de focale 0,8x Askar sur la sortie focuser de la lunette ASKAR 107PHQ (respectez la distance de backfocus recommandée par Askar, généralement ~55 mm du réducteur à la surface du capteur).
  • Vissez directement la bague T grand champ Sky-Watcher M48 Nikon (celle listée pour réducteur 0,85x – elle est compatible avec le 0,8x) sur la sortie M48 du réducteur.
  • Montez le corps du Nikon D5100 sur la bague T (baïonnette Nikon standard). Retirez l’objectif du D5100.
  • Utilisez le masque de Bahtinov Kepler 105-150 mm pour la mise au point initiale (ou l’EAF-PRO).
  • La lunette guide ZWO 30F4 Mini + ASI120 Mini se monte classiquement sur le tube principal (anneaux ou support guide scope).

Monture HEQ5 Pro :

  • Montez la lunette ASKAR 107PHQ (avec réducteur + D5100) sur la queue d’aronde.
  • Équilibrez soigneusement avec les contrepoids.
  • Utilisez le niveau à bulle LP-64 pour niveler la base et le trépied.

Alimentation :

Utilisez le Celestron PowerTank Pro 17 Ah ou le PowerTank 12V pour alimenter l’ASIAIR, la monture (via la prise 12V), l’EAF, les caméras, etc. (câbles 12V standards).

2. Connexions pour l’ASIAIR Plus

L’ASIAIR Plus devient le cerveau central :

  • Monture HEQ5 : câble USB-HEQ5 Direct (EQMOD) fourni → branchez-le sur un port USB de l’ASIAIR (côté monture : port « PC » ou hand controller).
  • Caméra guide ASI120 Mini : câble USB → port USB de l’ASIAIR.
  • EAF-PRO ZWO : câble dédié EAF → port EAF de l’ASIAIR.
  • Nikon D5100 (obligatoire pour les poses > 30 s) :
    • Câble USB mini-USB (standard Nikon, souvent fourni avec l’appareil) → port USB de l’ASIAIR (pour le contrôle ISO, format, etc.).
    • Câble déclencheur ZWO ASIAIR-N3 (MC-DC2, 8 broches) → branchez-le sur le port « DSLR » (jack 2,5 mm) de l’ASIAIR et sur la prise remote MC-DC2 du D5100. C’est l’équipement complémentaire indispensable (non listé dans votre inventaire). Sans ce câble, vous êtes limité à 30 s max par pose.
  • Alimentation 12V de l’ASIAIR sur le PowerTank.

Astuce : Insérez une carte SD dans le D5100 (même une vieille). Sans carte SD, le D5100 refuse parfois les déclenchements longs quand il est contrôlé comme un « PC » par l’ASIAIR.

3. Programmation / configuration de l’ASIAIR Plus (via l’application)

Utilisez l’application ASIAIR sur votre iPhone 15 Pro Max ou iPad Pro 12,9" (Wi-Fi direct ou via l’adaptateur WiFi Sky-Watcher si besoin, mais EQMOD est plus stable).

Étapes de démarrage (workflow standard) :

  1. Allumez tout (PowerTank → ASIAIR → monture → caméras → EAF).
  2. Connectez-vous à l’ASIAIR via l’application (Wi-Fi « ASIAIR_XXXX »).
  3. Configuration du matériel dans l’app :
    • Monture → sélectionnez Sky-Watcher HEQ5 (protocole EQMOD).
    • Caméra principale → Nikon D5100 (elle apparaît dans la liste supportée).
    • Activez l’option « Exposure with shutter release cable » (ou « Pose avec câble déclencheur ») pour activer le Bulb mode.
    • Caméra guide → ASI120 Mini.
    • Focuser → EAF-PRO.
    • Entrez la focale réelle : ASKAR 107PHQ ≈ 740 mm → avec réducteur 0,8x ≈ 592 mm.
  4. Alignement polaire : Utilisez la fonction plate-solving + rotation de la monture (très précise avec l’ASI120).
  5. Mise au point : Utilisez l’EAF avec l’outil autofocus ASIAIR ou manuellement avec le masque Bahtinov + live-view.
  6. Goto + cadrage : Cherchez un objet → plate-solve → centrer automatiquement.
  7. Guidage : Activez le guiding PHD2 intégré (ASI120 + étoile guide).
  8. Séquence de prise de vue (Auto Run) :
    • Réglez gain/ISO, temps de pose (ex. 120-300 s selon le ciel), nombre de poses, dithering, etc.
    • L’ASIAIR commande tout : déclenchement via le câble N3, guiding, suivi, etc.

Les images sont sauvegardées directement sur la carte SD du D5100 (et/ou copiées sur l’ASIAIR selon les réglages).

4. Commande de la prise de vue

Tout se fait depuis l’application ASIAIR sur iPhone/iPad :

  • Vous contrôlez la monture (Goto, suivi), le guidage, la mise au point EAF, et le déclenchement du D5100.
  • Pas besoin de toucher la caméra physiquement une fois configurée.
  • Vous pouvez lancer des séquences automatiques complètes (plusieurs heures) sans intervention.

5. Équipement complémentaire nécessaire ?

Oui, principalement :

  • Câble déclencheur ZWO ASIAIR-N3 (pour le D5100) → indispensable pour les poses > 30 s (Bulb mode). Disponible chez Agena Astro, High Point Scientific, ZWO direct, etc. (environ 20-30 €).
  • Câble USB mini-USB Nikon (si vous n’en avez pas déjà un).
  • Optionnel mais très utile : batterie dummy (alimentation externe 12V pour le D5100) pour les très longues sessions (évite de vider la batterie interne).

Tout le reste est déjà dans votre liste (EAF, guide, PowerTank, iPad/iPhone, etc.).

Ressources recommandées (en français) :

  • Vidéo « ASIAIR PLUS : mon workflow complet » sur YouTube (Astronomie Pratique) → excellente pour le pas-à-pas.
  • Forum ZWO (bbs.zwoastro.com) → cherchez « Nikon D5100 » pour les retours d’expérience.

Une fois tout câblé et l’ASIAIR configuré, vous pourrez faire de superbes images deep-sky avec le D5100 + 107PHQ réduit.




Sur le Nikon D5100, le connecteur MC-DC2 (celui tout en haut sous le grand cache en caoutchouc, comme je te l’ai montré précédemment) est le même port qui sert à la fois pour le câble déclencheur et pour le GPS.

  • Il est souvent annoté ou marqué « GPS » (ou avec l’icône GPS) sur le cache en caoutchouc ou juste à côté, car Nikon l’utilise officiellement pour brancher le récepteur GPS GP-1.
  • C’est exactement ce port qu’il te faut pour le câble déclencheur ZWO ASIAIR-N3 (ou le câble MC-DC2 Nikon).

Voici des vues précises du port en question :

En résumé :

  • Ouvre le cache en caoutchouc sur le côté gauche du boîtier.
  • Le port supérieur (rectangulaire) = port MC-DC2 / GPS → c’est celui-ci que tu branches avec le câble ASIAIR-N3.
  • Juste en dessous : port USB mini (pour les données).




Guide complet et illustré pur brancher l’ASIAIR Plus avec le Nikon D5100

Votre Nikon D5100 est parfaitement compatible avec l’ASIAIR Plus, mais il nécessite 2 câbles (contrairement à certaines caméras plus récentes). Le câble USB gère les données (réglages, preview), et le câble déclencheur gère les poses longues (> 30 secondes) via le mode Bulb.

1. Câbles obligatoires

  • Câble USB données : Câble mini-USB (UC-E6) original Nikon fourni avec le D5100 (ou équivalent de qualité).
  • Câble déclencheur ZWO : ASIAIR-N3 (référence officielle ZWO pour Nikon MC-DC2 / 8 pins). C’est indispensable pour votre D5100 (confirmé par le forum ZWO et la liste de compatibilité).

Astuce : Insérez une carte SD dans le D5100 (même une petite ou ancienne). Sans carte, le déclenchement long via câble échoue souvent.

2. Ports sur l’ASIAIR Plus (panneau arrière)

L’ASIAIR Plus a :

  • Port DSLR (jack 2,5 mm) → pour le câble déclencheur.
  • Ports USB 2.0 (noirs) et USB 3.0 (bleus) → pour le câble USB du D5100.
  • Ports d’alimentation 12 V (non utilisés ici).

3. Ports sur le Nikon D5100 (côté gauche du boîtier)

  • Port USB : mini-USB (sous le cache en caoutchouc supérieur).
  • Port remote MC-DC2 : petit connecteur rond/rectangulaire juste en dessous ou à côté du port USB (même cache en caoutchouc).

Branchez le câble déclencheur uniquement sur le MC-DC2 (pas sur l’USB ni sur l’AV/HDMI).

4. Branchement étape par étape

  1. Éteignez tout (ASIAIR, D5100, PowerTank).
  2. Branchez le câble USB :
    • Mini-USB → port USB du D5100.
    • Autre extrémité → un port USB de l’ASIAIR Plus (préférez un USB 3.0 bleu si disponible).
  3. Branchez le câble déclencheur ASIAIR-N3 :
    • Jack 2,5 mm → port DSLR sur l’ASIAIR.
    • Connecteur MC-DC2 → port remote du D5100.
  4. Allumez l’ASIAIR Plus (via PowerTank 12 V).
  5. Allumez le D5100 (batterie chargée).

Exemple de câblage complet (similaire à votre setup avec lunette et monture) :

5. Configuration dans l’application ASIAIR (iPhone/iPad)

  1. Connectez-vous à l’ASIAIR via Wi-Fi.
  2. Allez dans Settings → Main Camera.
  3. Sélectionnez Nikon D5100.
  4. Activez obligatoirement l’option « Exposure with shutter release cable » (ou « Pose avec câble déclencheur »).
  5. Faites un Preview : l’ASIAIR doit détecter la caméra et afficher l’image live.

Vous êtes prêt pour les poses longues (120 s, 300 s, etc.), le guidage, l’auto-run, etc.

Conseils et dépannage courants

  • Le D5100 apparaît bien ? → Vérifiez que la caméra est allumée avant l’ASIAIR.
  • Pas de Bulb mode ? → Option « Exposure with shutter release cable » non cochée, ou carte SD absente.
  • Câble trop court ? → Utilisez un câble USB plus long ou une rallonge.
  • Le câble ASIAIR-N3 est disponible chez ZWO, Agena Astro, ou revendeurs astro (environ 20-30 €).

Avec ce branchement, votre D5100 devient une caméra principale pleinement contrôlée par l’ASIAIR (Goto, mise au point EAF, guidage ASI120, séquences automatiques).
